Co decyduje o zgodności żeliwnych kształtek z rurami i armaturą w sieci wodociągowej

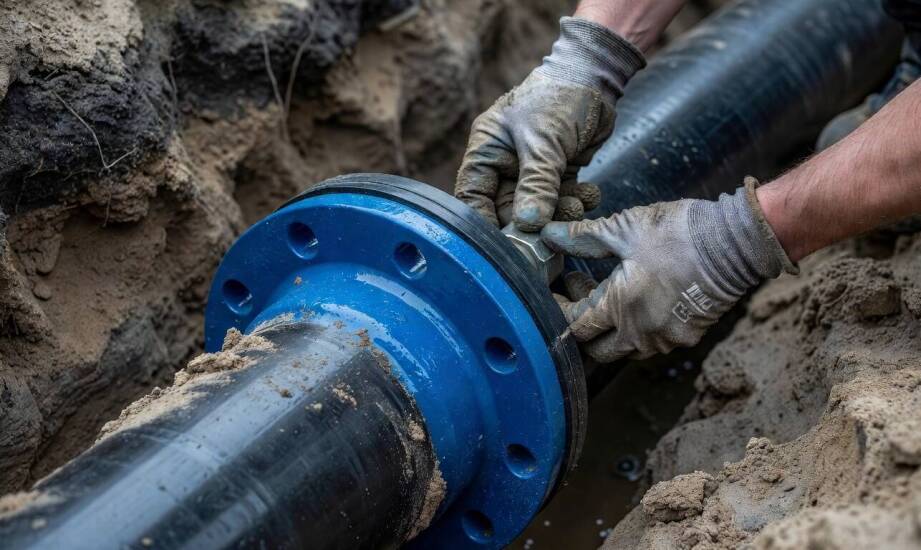

Na placu budowy sieci wodociągowej monterzy często przygotowują do połączenia odcinek rury oraz element armatury, który na pierwszy rzut oka idealnie pasuje wymiarami nominalnymi. Dopiero po próbie wsunięcia bosego końca do kielicha okazuje się, że minimalna różnica w średnicy zewnętrznej całkowicie blokuje postęp prac. Takie sytuacje pokazują, jak ważne jest precyzyjne dopasowanie wszystkich komponentów instalacji. Zgodność technologiczna elementów węzła determinuje późniejszą bezawaryjną pracę całego układu przesyłowego. Brak spójności materiałowej wymusza stosowanie dodatkowych uszczelnień i drastycznie podnosi ryzyko awarii w trakcie eksploatacji rurociągu.

Znaczenie tolerancji wymiarowych w układach przesyłowych

Elementy łączące umożliwiają swobodną zmianę kierunku przepływu wody, bezpieczny podział strumienia oraz stabilne podłączenie ciężkiej armatury, w tym zasuw i hydrantów podziemnych. W każdym węźle sieciowym komponenty te spajają poszczególne odcinki rurociągu i przejmują potężne siły osiowe powstające podczas tłoczenia cieczy. Bez precyzyjnie wykonanych łączników budowa wodociągu wymagałaby tworzenia niestandardowych, ryzykownych obejść i znacznie osłabiałaby wytrzymałość instalacji.

Zgodność poszczególnych części z rurą przewodową zależy bezpośrednio od wyśrubowanych standardów technicznych. Podstawę stanowi norma PN-EN 545:2010, która rygorystycznie określa dopuszczalne tolerancje wymiarów oraz właściwości mechaniczne stopu. Największe znaczenie dla szczelności układu ma zewnętrzna średnica bosego końca, dokładna głębokość kielicha oraz profil zastosowanej uszczelki. Wymiary te muszą ze sobą idealnie współgrać na każdym etapie prowadzonych prac.

Wielu inwestorów i projektantów zastrzega w dokumentacji przetargowej wymóg dostawy materiałów od jednego producenta. Wynika to z faktu, że nawet ustandaryzowane kształtki z żeliwa sferoidalnego mogą różnić się minimalnymi odchyłkami technologicznymi w zależności od fabryki. Zastosowanie odpowiedniego elastomeru EPDM, zgodnego z normą PN-EN 681-1, gwarantuje wieloletnie zachowanie parametrów izolacyjnych połączenia. Żeliwo o odpowiedniej plastyczności zapobiega pęknięciom materiału w sytuacjach nagłych skoków ciśnienia wewnątrz magistrali.

Wpływ warunków eksploatacji na stabilność połączeń

Łączenie wyrobów pochodzących z różnych systemów produkcyjnych bardzo często generuje poważne problemy już na etapie wykopów. Montaż staje się niepotrzebnie skomplikowany, a nierzadko całkowicie niemożliwy bez przeprowadzania dodatkowej obróbki mechanicznej w terenie. Różnice w profilach elementów sprawiają, że ryzyko rozszczelnienia rośnie wraz z pierwszymi próbami ciśnieniowymi sieci. Skutkuje to kosztownymi poprawkami, opóźnieniami w harmonogramie robót oraz koniecznością awaryjnej wymiany niekompatybilnych fragmentów rurociągu.

Typ zastosowanego złącza bezpośrednio wpływa na możliwości manewrowania rurami w trudnym środowisku. Połączenia blokowane, wykorzystujące specjalny pierścień lub napawany garb, skutecznie przenoszą siły wzdłużne bez konieczności wylewania betonowych bloków oporowych. Taka konstrukcja dopuszcza bezpieczne odchylenie kątowe od 2° do 5° przy jednoczesnym zachowaniu szczelności do ciśnienia roboczego rzędu 35 bar. Z kolei warianty nieblokowane dają wyższą elastyczność w miejscach narażonych na naturalne osiadanie gruntu.

Na trwałość zakopanych materiałów ogromny wpływ mają czynniki środowiskowe występujące w miejscu inwestycji. Wysokie ciśnienie robocze infrastruktury, obciążenia statyczne pochodzące od ruchu ciężkich pojazdów oraz agresywność chemiczna okolicznych wód gruntowych wymuszają stosowanie właściwych zabezpieczeń. Fabryczne pokrycie żeliwa stopem cynku z glinem oraz dodatkową warstwą żywicy epoksydowej tworzy barierę zapobiegającą procesom korozyjnym przez wiele dekad.

Przyszłość i spójność inwestycji wodociągowych

Prawidłowe zaplanowanie węzła wodociągowego wymaga traktowania instalacji jako jednolitego, pracującego systemu, a nie zbioru przypadkowych części. Ewentualna rozbudowa sieci w przyszłości narzuca bezwzględną konieczność utrzymania pełnej kompatybilności poszczególnych przyłączy. Nowe osiedla czy zakłady przemysłowe muszą być podłączane płynnie, bez kosztownej przebudowy głównego kolektora rozdzielczego.

Odpowiednie dopasowanie wszystkich składowych pozwala skutecznie uniknąć awarii w momentach największego obciążenia przesyłu. Spółka Conecto Profiles z Poznania dostarcza certyfikowane komponenty z żeliwa sferoidalnego produkowane przez odlewnię Samsun Makina, co zapewnia wykonawcom pełną jednorodność wymiarową prowadzonych prac. Ścisła kontrola tolerancji na etapie odlewania całkowicie eliminuje uciążliwe ryzyko niedopasowania elementów w wykopie.

Ostateczna decyzja o wyborze technologii sprowadza się do analizy warunków gruntowych oraz parametrów hydraulicznych planowanej trasy. Właściwe wytypowanie łączników wynika z ich potwierdzonej współpracy z armaturą, gwarantując bezpieczeństwo eksploatacyjne całego obiektu.
