Jak czytać oznaczenia wkładek topikowych, by dobrać je do obciążeń rozruchowych

Zdarza się, że dwie pozornie identyczne wkładki o tej samej wartości prądowej zachowują się zupełnie inaczej przy rozruchu silnika, falownika lub transformatora. Jeden aparat zadziała natychmiast, powodując niepotrzebne wyłączenie całej linii produkcyjnej. Drugi wytrzyma chwilowe przeciążenie i płynnie zapewni ciągłość zasilania. W naszej praktyce zaopatrywania instalatorów często analizujemy ten problem podczas doboru komponentów do rozdzielnic elektrycznych. Wynika on z faktu, że o prawidłowej ochronie instalacji decydują ukryte w symbolach literowych charakterystyki czasowo-prądowe. Niewłaściwa interpretacja tych oznaczeń szybko prowadzi do kosztownych przestojów maszyn lub uszkodzenia drogiej infrastruktury technicznej.

Znaczenie symboli gG, aM oraz gTr na wkładkach

Podstawowy symbol gG określa wkładkę ogólnego przeznaczenia o pełnozakresowej zdolności wyłączania zwarć i przeciążeń. Ten powszechny typ zabezpieczenia reaguje na przeciążenia układu po upływie zdefiniowanego czasu umownego. Wynosi on zazwyczaj dokładnie jedną godzinę przy przepływie prądu na poziomie 1,05–1,2 razy większym od wartości znamionowej. Element ten zapewnia skuteczną ochronę przewodów oraz kabli przed niszczącymi skutkami długotrwałych przeciążeń. Sprzęt sprawdza się doskonale w standardowych obwodach, które pozostają wolne od nagłych skoków poboru mocy.

Zupełnie inaczej zachowują się zabezpieczenia oznaczone symbolem aM, które producenci stworzyli specjalnie na potrzeby zasilania silników elektrycznych. Moduły te mają niepełnozakresową zdolność wyłączania i bezpiecznie tolerują prądy rozruchowe rzędu 6–10 krotności prądu znamionowego przez kluczowe pierwsze sekundy startu. Aparaty o takiej krzywej zadziałania chronią wyznaczoną linię zasilającą wyłącznie przed fizycznymi skutkami zwarć. Funkcję ochrony przed powolnym przegrzewaniem przejmuje w takich obwodach przekaźnik termiczny lub dedykowany wyłącznik silnikowy.

Wyspecjalizowana charakterystyka gTr służy z kolei do profesjonalnego zabezpieczania transformatorów po stronie niskiego napięcia. Tego rodzaju aparatura pozwala na dłuższe przetrzymywanie prądów udarowych załączeniowych, które osiągają 15–30 krotność prądu znamionowego. Wyłączenie zasilania przy prądzie o wartości 1,5 raza większej od znamionowej następuje dopiero po upływie minimum dwóch godzin. Taki bezpieczny zapas czasowy ściśle odpowiada naturalnej przeciążalności cieplnej transformatora i zapobiega przerwom w dostawie energii.

Dobór charakterystyki do obciążeń rozruchowych

W standardowych obwodach domowych oraz biurowych instalatorzy najczęściej wykorzystują certyfikowane elementy o krzywej gG. Gwarantują one odpowiednią ochronę instalacji oświetleniowej i gniazdowej przy typowych prądach załączania sprzętu AGD. Nie ma tutaj ryzyka wystąpienia ekstremalnych skoków napięcia, dlatego wkładka pełnozakresowa bez problemu obsługuje codzienne obciążenie sieci.

Odmienne zasady panują w nowoczesnych instalacjach fotowoltaicznych. Kluczowe staje się tam uwzględnienie prądów udarowych występujących podczas porannego uruchamiania falowników. Projektanci zalecają stosowanie elementów gG lub dedykowanych rozwiązań o celowo wydłużonej zwłoce czasowej. Właściwa selekcja aparatury pozwala całkowicie uniknąć fałszywych wyłączeń i utraty cennych uzysków energii ze słońca. W zaawansowanej automatyce przemysłowej dominują wyłącznie wkładki aM, które umożliwiają rozruch potężnych maszyn bez ingerencji zabezpieczenia nadmiarowo-prądowego.

Dostępne na rynku profesjonalne bezpieczniki topikowe występują w kilkunastu wykonaniach konstrukcyjnych. Gabaryty sprzętu dostosowuje się bezpośrednio do rozmiarów i pojemności rozdzielnicy głównej. W energetyce zawodowej instaluje się masywne wkładki nożowe NH, które płynnie obsługują prądy od 2 A do ponad 1000 A. W mniejszych szafach sterowniczych montuje się warianty cylindryczne lub klasyczne główki gwintowe typu D. Prawidłowe dopasowanie formatu fizycznego oraz odpowiedniej krzywej gwarantuje bezawaryjną pracę zakładu.

Weryfikacja stanu technicznego i skutki pomyłek

Zastosowanie zbyt czułego aparatu zawsze skutkuje uciążliwymi wyłączeniami zasilania podczas normalnej pracy układu. Zbyt mocna wkładka prowadzi do niebezpiecznego topienia izolacji przewodów i całkowitej utraty selektywności w łańcuchu zabezpieczeń. Utrata selektywności oznacza, że pojedyncze zwarcie w gnieździe wyłącza prąd w całym obiekcie, zamiast odizolować tylko jeden uszkodzony obwód.

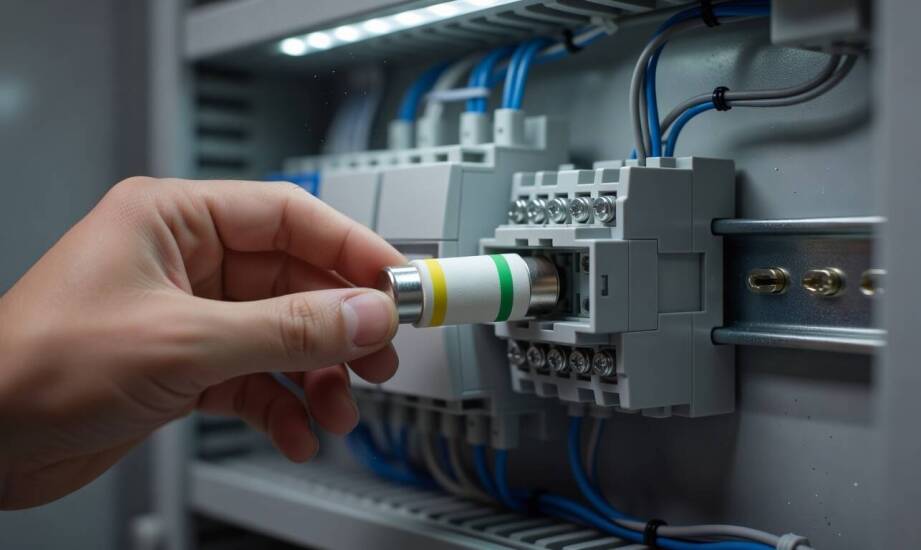

Zniszczony element zabezpieczający można zidentyfikować podczas przeglądu wizualnego rozdzielnicy. Przepaloną część rozpoznaje się po zadziałaniu mechanicznego wskaźnika, ciemnym nalocie na obudowie lub stopionym elemencie wewnętrznym, który widać przez specjalne okienko. Przed włożeniem nowej wkładki w podstawę instalator sprawdza ciągłość obwodu miernikiem. Personel techniczny musi zawsze zyskać całkowitą pewność, że pierwotna przyczyna awarii została zlokalizowana i skutecznie usunięta.

Końcowy wybór optymalnego modułu bazuje na drobiazgowym określeniu charakteru obciążenia, wyliczeniu spodziewanego prądu rozruchowego i weryfikacji miejsca montażu. Sama wartość amperów nadrukowana na ceramicznym korpusie stanowi zaledwie ułamek potrzebnej wiedzy. Wnikliwa analiza krzywych wyłączania bezpośrednio chroni majątek inwestora i trwale stabilizuje ciągłość najważniejszych procesów technologicznych.
