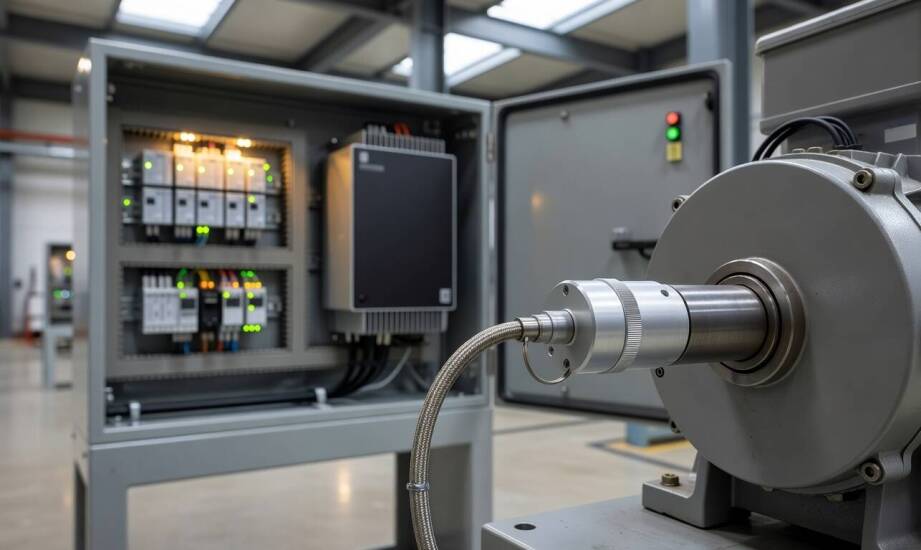

Jak PLC, enkoder i softstarty ABB dzielą zadania w układzie rozruchu silnika

Częstym błędem w projektowaniu maszyn przemysłowych jest założenie, że układ pomiarowy na wale silnika bezpośrednio steruje modułem łagodnego rozruchu. W rzeczywistości enkoder współpracujący z softstartem pełni wyłącznie funkcję nadzorczą, a nie elementu wykonawczego w zamkniętej pętli regulacji prędkości. Wynika to z natury aparatów rozruchowych, które w przeciwieństwie do falowników zawsze pracują w układzie otwartym. Współdziałanie tych trzech komponentów – nadrzędnego sterownika logicznego, precyzyjnego układu pomiarowego i aparatu wykonawczego – wymaga odpowiedniego podziału ról. Sygnały prądowe i diagnostyczne muszą przepływać w ściśle określonej sekwencji, aby zapewnić maszynie pełne bezpieczeństwo mechaniczne.

Przepływ sygnałów i weryfikacja ruchu napędu

Zrozumienie tej architektury sterowania wymaga prześledzenia drogi sygnału od momentu inicjacji pracy. Proces zawsze rozpoczyna sterownik PLC, który wysyła cyfrowy rozkaz startu na odpowiednie wejścia sterujące softstartu ABB. Urządzenie rozruchowe wykorzystuje wewnętrzny układ tyrystorów do płynnego i kontrolowanego podnoszenia napięcia zasilającego stojan silnika klatkowego. Taka metoda zasilania skutecznie ogranicza początkowy udar prądowy oraz szarpnięcia mechaniczne przenoszone na wrażliwe przekładnie. Softstart realizuje zadaną rampę napięciową całkowicie niezależnie od tego, jak szybko fizycznie obraca się wirnik.

Fizyczny ruch wału natychmiast aktywuje układ sprzężenia zwrotnego. Zamontowany bezpośrednio przy silniku enkoder inkrementalny generuje ciąg przesuniętych w fazie impulsów kwadraturowych na kanałach A i B. Sterownik nadrzędny odczytuje te szybkozmienne stany logiczne za pomocą wbudowanych szybkich liczników. Właściwa weryfikacja stanu napędu następuje właśnie na tym etapie. Programista systemu nie wykorzystuje odczytanych danych do przyspieszania lub zwalniania silnika. Służą one do niezależnego potwierdzenia, że wał rzeczywiście zareagował na podane napięcie i zaczął się obracać.

Budowa sekwencji procesowych i ograniczenia sprzętowe

Dane o bieżącej prędkości i kierunku ruchu stanowią fundament do budowy zaawansowanych blokad procesowych. Na podstawie zliczonych impulsów PLC generuje niezbędne opóźnienia i warunkowe zezwolenia na uruchomienie kolejnych sekcji układu. Przykładowo, kolejny podajnik taśmowy nie otrzyma sygnału startu, dopóki układ pomiarowy nie potwierdzi osiągnięcia nominalnych obrotów przez główną kruszarkę. Jeśli wał nagle się zatrzyma mimo trwającego podawania napięcia przez softstart, program natychmiast wyzwoli alarm o zacięciu mechanicznym i zdejmie sygnał zezwolenia na pracę, chroniąc uzwojenia przed spaleniem.

Skuteczność takiego mechanizmu zależy od ścisłego dopasowania parametrów sprzętowych na wczesnym etapie projektowania. Podstawowym wymogiem technicznym pozostaje pełna zgodność standardu napięciowego między wyjściem pomiarowym a wejściem cyfrowym sterownika. Przemysł ciężki najczęściej wykorzystuje sygnały w standardzie HTL 24 V, które wykazują bardzo wysoką odporność na zakłócenia elektromagnetyczne w szafach. Praktyka kompletowania systemów automatyki, którą obserwujemy w dystrybucji E-AUTOMATYKA.PL, nakazuje uważne sprawdzanie parametrów kart wejściowych. Brak zintegrowanych szybkich liczników sprawi, że przy wyższych prędkościach obrotowych sterownik sprzętowo zgubi część impulsów, co doprowadzi do błędnej i niebezpiecznej interpretacji stanu maszyny.

Kiedy warto rozdzielić nadzór nad rozruchem?

Oddzielenie aparatu rozruchowego od niezależnego układu weryfikacji ruchu sprawdza się w aplikacjach wymagających zaawansowanego sekwencjonowania kroków. Taka architektura oparta na sygnałach przesyłanych bezpośrednio do nadrzędnego PLC znacząco upraszcza nadzór nad bezpieczeństwem mechanicznym całego układu produkcyjnego. Program zyskuje możliwość błyskawicznej reakcji w przypadku przeciążeń, zerwania paska lub zablokowania mechanizmu. Należy jedynie kategorycznie odróżniać funkcję diagnostyczną od wykonawczej. Jeżeli projektowany proces technologiczny bezwzględnie wymaga precyzyjnej, ciągłej regulacji prędkości obrotowej pod zmiennym obciążeniem, opisywany układ staje się niewystarczający i musi ustąpić miejsca klasycznemu przemiennikowi częstotliwości.
