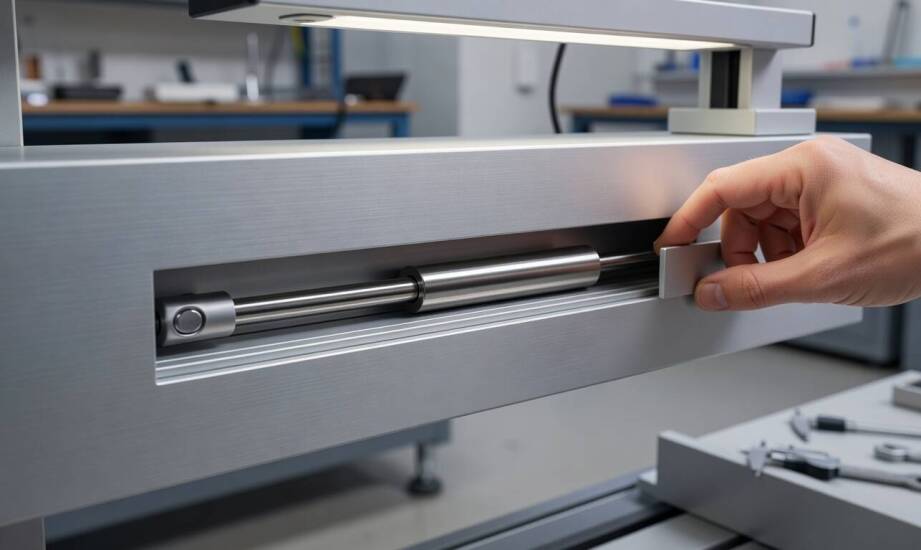

Kiedy brak miejsca na wysuw tłoczyska wymusza zastosowanie sprężyny wciągającej

Projektowanie nowoczesnych maszyn przemysłowych często wymusza kompromisy między rozbudowaną funkcjonalnością a dostępną przestrzenią roboczą na hali. Konstruktorzy stają przed poważnym dylematem technicznym podczas opracowywania osłon, pokryw czy zautomatyzowanych systemów załadowczych. Tradycyjny siłownik gazowy pchający wymaga wolnego miejsca na wysunięcie tłoczyska na zewnątrz obudowy, co przy zwartych układach kinematycznych okazuje się zwykle niemożliwe. Kiedy gabaryty urządzenia nie pozwalają na zastosowanie standardowych rozwiązań, a mechanizm musi gwarantować płynne domykanie elementu bez dodatkowych wysięgników czy zewnętrznych prowadnic, inżynierowie sięgają po komponenty pneumatyczne o odwróconej charakterystyce pracy.

Jak działają sprężyny wciągające tłoczysko?

Sprężyny gazowe ciągnące funkcjonują na zasadzie odwrotnej do klasycznych modeli pchających. Wnętrze stalowego cylindra wypełnia precyzyjnie dobrana dawka sprężonego azotu. Pod wpływem ciśnienia gazu w zamkniętej komorze powstaje siła wciągająca tłoczysko bezpośrednio do wnętrza obudowy. Komponent ten fizycznie przyciąga do siebie dwa punkty zamocowania, skracając swoją długość roboczą w stanie swobodnym. Różnica konstrukcyjna sprowadza się do odwrócenia wektora siły, natomiast odporność uszczelnień i powtarzalność cykli pozostają na identycznym poziomie technicznym. Odpowiednio zaprojektowany tłok zapobiega jakimkolwiek ubytkom ciśnienia, a powrót mechanizmu jest w pełni przewidywalny przez cały określony skok. Takie zachowanie elementu zdecydowanie ułatwia budowanie węzłów, w których siła zamykająca musi działać samoczynnie.

Gdzie montuje się modele o odwróconym kierunku pracy?

Mocno ograniczona przestrzeń montażowa narzuca restrykcyjne wymogi w obszarze doboru napędów i amortyzatorów przemysłowych. Elementy pracujące na wciąganie sprawdzają się w zaawansowanych układach drzwi przesuwnych, gdzie architektura ramy wyklucza wysuwanie jakichkolwiek detali poza ustalony obrys maszyny. Podobną specyfikę wykazują nietypowe włazy rewizyjne w zautomatyzowanych ciągach produkcyjnych. Ciężkie pokrywy techniczne oraz okna inspekcyjne utrzymują zadaną pozycję zamkniętą właśnie dzięki stałemu przyciąganiu tłoczyska w dół korpusu. Komponent pracuje najczęściej w orientacji pionowej lub ukośnej wewnątrz wąskich profili nośnych, co pozwala zachować kompaktową budowę całego stanowiska. Wdrożenie siły ciągnącej eliminuje też ryzyko przypadkowego zahaczenia o wystające ramię przez operatora maszyny lub przejeżdżający wózek transportowy.

Zintegrowane tłumienie końcowe i fizyczna blokada skoku

Podstawowe wersje amortyzatorów gazowych, oznaczane w nomenklaturze technicznej literą Z, pracują bez redukcji prędkości w ostatniej fazie ruchu. Specjalistyczne aplikacje wymagają jednak znacznie wyższej kultury pracy maszyn. Na rynku powszechnie funkcjonują wersje ZD, które wyposażono w zintegrowane tłumienie hydrauliczne na końcu skoku. Zastosowany mechanizm płynów zapobiega gwałtownym uderzeniom masywnych pokryw o stalową ramę, chroniąc strukturę przed przedwczesnym wyeksploatowaniem. W strefach podwyższonego ryzyka stosuje się z kolei warianty z oznaczeniem ZX. Urządzenia te posiadają wbudowaną blokadę mechaniczną, która bezpiecznie i sztywno utrzymuje wciągnięte tłoczysko w wybranym położeniu. Zablokowanie ustępuje dopiero w momencie fizycznego zwolnienia zaczepu za pomocą dedykowanego trzpienia wyzwalającego. Taki wymóg sprzętowy stanowi podstawę bezpieczeństwa pracy służb utrzymania ruchu, gwarantując całkowite unieruchomienie klapy serwisowej na czas prowadzenia wymiany części.

Wpływ mechanizmu wciągającego na gabaryty całej maszyny

Decyzja o zmianie kierunku siły roboczej w elemencie tłumiącym ułatwia optymalizację projektów blacharskich. Inżynier unika modyfikowania głównego szkieletu urządzenia i nie musi spawać dodatkowych wsporników pod klasyczne siłowniki napędowe. Skompresowany cylinder integruje się bezpośrednio z istniejącymi punktami mocowania osłon, zapewniając wymaganą dynamikę domykania ciężkich form mechanicznych. W ramach działalności operacyjnej zespołu EA Kraków regularnie dobieramy parametry takich sprężyn pod specyfikację techniczną maszyn budowanych przez zakłady produkcyjne z południowej Polski. Precyzyjna kalibracja wciągających komponentów marki Hahn odbywa się na autorskim stanowisku kontrolnym w Skawinie, co pozwala dopasować siłę elementu do wagi konkretnej pokrywy. Nieszablonowe wykorzystanie azotu otwiera przed biurami konstrukcyjnymi sprawdzoną drogę do budowy węższych i bezpieczniejszych systemów przemysłowych.
